DDD事件建模与实现源码案例：外卖系统

整个外卖系统架构包括三个系统订单管理、餐厅管理和快递管理。
案例场景：客户使用 Web 应用程序在当地餐馆下订单。应用程序协调餐厅/厨房订单的准备工作，以及交付订单的快递员网络。
建模
事件建模是一种使用示例来描述系统的方法，该示例说明系统内的信息如何随时间发生变化。

架构
C4软件架构模型是考虑软件系统的容器中，组件和类（或代码）方面的静态结构简单的分级方式。

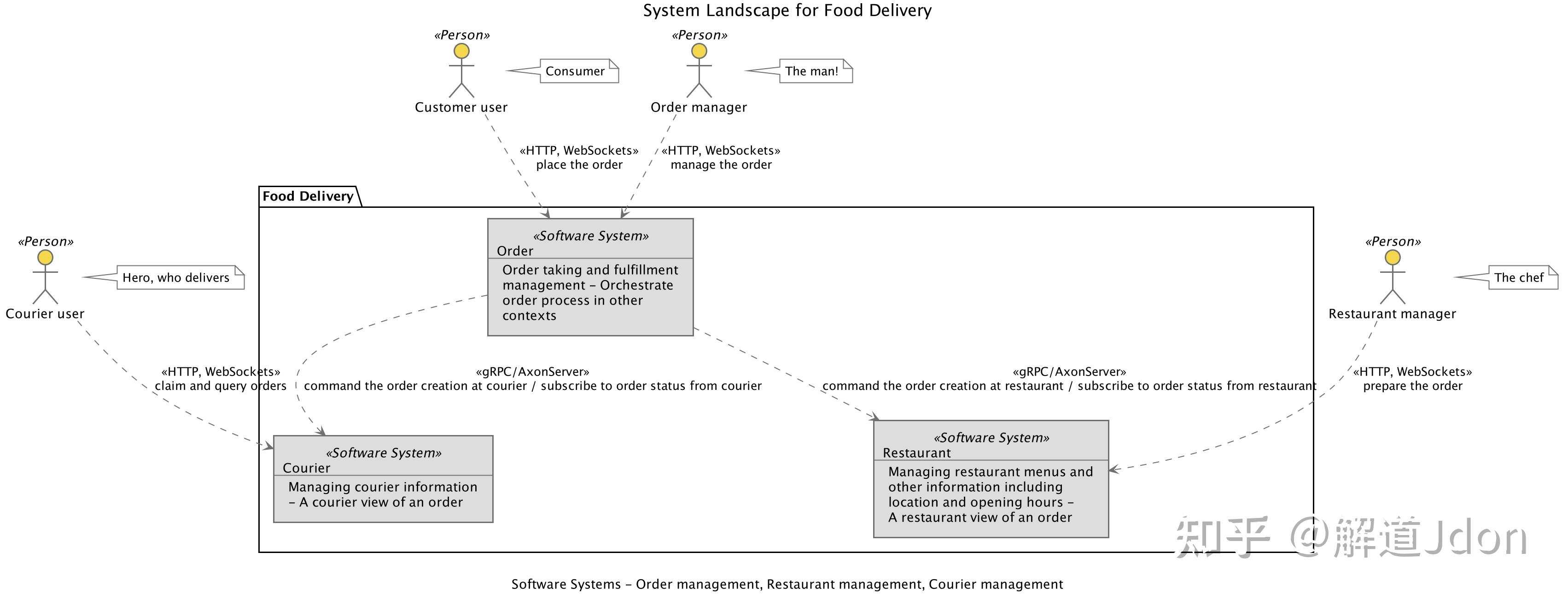

系统Context图可以成为绘制和记录软件系统的有用起点，允许您退后一步查看大图。

技术框架：


语言平台：
  • Java
  • Axon
  • Spring(Boot)
  • SQL(Postgres)
  • Docker
  • Testcontainers
  • Kubernetes
  • Prometheus
  • Grafana
  • Jaeger


1. 订单管理系统
接单和执行管理系统。协调餐厅和快递系统的订单管理。

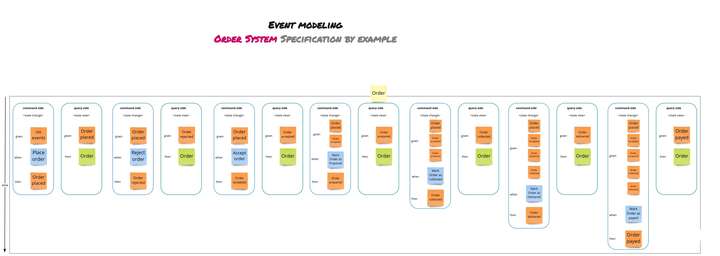

  • 领域事件


实例说明 (SBE) 是一种协作方法，它基于使用实际示例而不是抽象语句来捕获和说明需求，为软件产品定义需求和面向业务的功能测试。

  • 订单架构：

一旦您通过系统上下文图了解您的系统如何适应整个 IT 环境，下一步非常有用的就是用容器图说明高级技术选择：

继显示高级技术决策的容器图之后，您可以开始放大和进一步分解每个容器：

服务接口gRPC命令：
  • PlaceOrderCommand
  • RejectOrderCommand
  • AcceptOrderCommand
  • MarkOrderAsPreparedCommand
  • MarkOrderAsCollectedCommand
  • MarkOrderAsExpiredCommand
  • MarkOrderAsDeliveredCommand
  • MarkOrderAsPayedCommand

服务接口的gRPC事件：
  • OrderPlaced
  • OrderRejected
  • OrderAccepted
  • OrderPrepared
  • OrderCollected
  • OrderExpired
  • OrderDelivered
  • OrderPayed

领域模型Order：
调用下游：

订阅上文：


2. 餐厅
管理餐厅菜单和其他信息，包括位置和营业时间。管理餐厅厨房的订单准备工作。

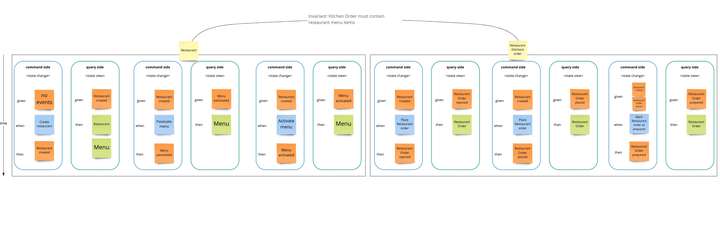

  • 领域事件模型：


实例说明 (SBE) 是一种协作方法，它基于使用实际示例而不是抽象语句来捕获和说明需求，为软件产品定义需求和面向业务的功能测试。

  • 餐厅技术架构：

一旦您通过系统上下文图了解您的系统如何适应整个 IT 环境，下一步非常有用的就是用容器图说明高级技术选择：

继显示高级技术决策的容器图之后，您可以开始放大和进一步分解每个容器：

服务接口gRPC命令：
  • CreateRestaurantCommand
  • ActivateRestaurantMenuCommand
  • PassivateRestaurantMenuCommand
  • PlaceRestaurantOrderCommand
  • MarkRestaurantOrderAsPreparedCommand

gRPC查询：
  • FindRestaurantQuery
  • FindMenuQuery
  • FindAllMenusQuery
  • FindRestaurantOrderQuery
  • FindAllRestaurantsQuery
  • FindAllRestaurantOrdersQuery

gRPC发布事件：
  • RestaurantCreatedEvent
  • RestaurantMenuActivatedEvent
  • RestaurantMenuPassivatedEvent
  • RestaurantOrderPlacedEvent
  • RestaurantOrderPreparedEvent
  • RestaurantOrderRejectedEvent


3. 快递
管理快递信息。订单的快递员视图（管理订单的交付）。
  • 领域事件：快递管理系统的事件模型：


实例说明 (SBE) 是一种协作方法，它基于使用实际示例而不是抽象语句来捕获和说明需求，为软件产品定义需求和面向业务的功能测试。

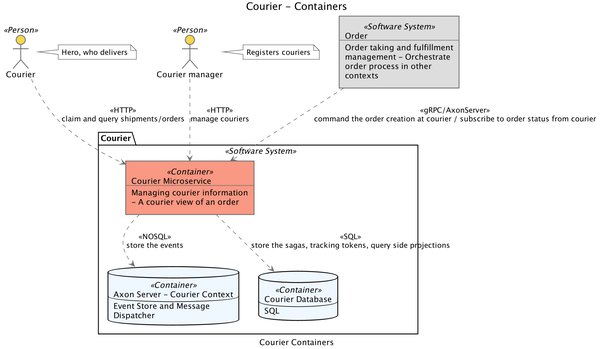

  • 技术架构

一旦您通过系统上下文图了解您的系统如何适应整个 IT 环境，下一步非常有用的就是用容器图说明高级技术选择：

继显示高级技术决策的容器图之后，您可以开始放大和进一步分解每个容器：

服务接口gRPC命令：
  • CreateCourierCommand
  • CreateShipmentCommand
  • AssignShipmentCommand
  • MarkShipmentAsDeliveredCommand

查询：
gRPC:
  • FindCourierQuery
  • FindShipmentQuery
  • FindAllCouriersQuery
  • FindAllShipmentsQuery

发布的事件：
gRPC:
  • CourierCreatedEvent
  • ShipmentCreatedEvent
  • ShipmentAssignedEvent
  • ShipmentNotAssignedEvent
  • ShipmentDeliveredEvent
  • ShipmentExpiredEvent


项目源码:
