如何绘制技术架构图？

什么是架构图？为什么要画架构图？怎样才能画出通俗易懂的架构图？

相信很多读者都看过很多技术文档，其中都会配上一些架构图，帮助读者理解作者的意图。很多时候，这样的图描述系统远比长篇大论的文字来得有效，所以我在写技术方案的时候，喜欢用架构图来描述我设计的系统。但是我发现并不是每个人都擅长画架构图。

大家在画架构图的时候是不是经常会遇到以下几种情况：

• 你擅长写代码，但你不知道如何与 图表 打交道。
• 您不知道系统中应该绘制或省略什么。
• 布局凌乱。你对如何调整它不满意。

什么是架构图？
要想画好架构图，首先要知道什么是架构图。架构图的简单解释就是描述系统架构。什么是架构？要回答这个问题，我们其实可以从其他行业找到灵感，比如一个公司的组织结构，它描述了公司是怎么形成的，有多少个部门，每个部门有多少人，部门之间有什么关系。系统架构也可以这样理解。

系统架构是描述系统是如何组成的，系统有多少个模块和组件，以及模块和组件之间的关系。

建模
知道了系统架构是什么，我们离绘制技术架构图又近了一步。但是我们的系统太复杂了，任何一个系统都有几千行代码要构建。我们真正要在图表上表达哪些元素？这个时候我就给系统建模。

建模是对客观事实进行抽象，以表达对事物本身的认识的一种方法。听起来很抽象，举个例子吧。如果我们要给无人机、战斗机、民航飞机、火箭建模，我们应该怎么做呢？首先，找到一个抽象维度。比如我们可以从功能的角度把它们抽象成武器。其次，我们要根据这个维度，找到他们的共同点。比如这些东西都有飞行的属性，需要燃料来驱动。

回到系统架构上来，如果我们要画一个系统架构图，我们需要通过一些维度来对我们的系统进行建模，然后将这个模型表达在画布上。以我的经验，基本有以下几个维度：业务、系统、部署。通过这些维度构建的模型可以称为业务架构图、系统架构图和部署架构图。不同的人对架构图有不同的看法。比如我们的业务员就比较注重系统功能。我们在给业务员讲解系统的时候，应该用业务架构图来帮助描述。

业务架构图
要想画好业务架构图，必须充分理解业务流程，从业务的角度分析业务之间的关系，通过对业务的理解识别各个流程的业务属性，然后进行层次抽象，最终实现一个产品功能闭环。

以会员福利业务为例。首先，我们需要拆分业务。为了会员的权益，应该有积分制、优惠券制、优惠制。积分、优惠券和特权有自己的生命周期。我们需要确定他们生命周期中的每个阶段。那么这些要素就构成了权益的核心竞争力。我们还可以利用这些核心能力，形成各种上层产品。比如我可以把几张优惠券组合成一个会员的福利，发给会员。那么我们的能力和产品能够支持什么样的业务场景。这是我的业务架构图的示例。

​

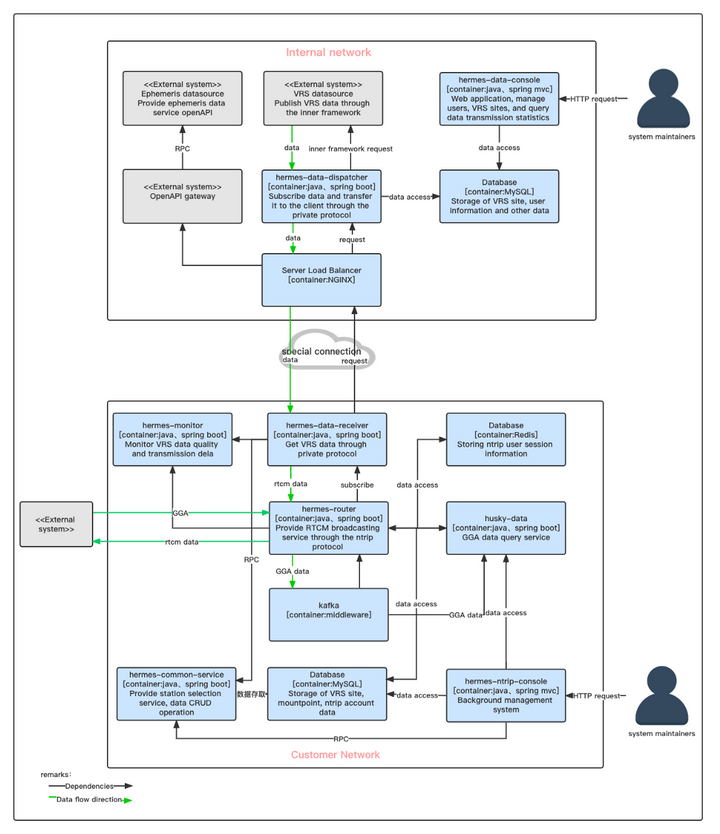

系统架构图
系统架构图是给软件开发人员画的，所以这个架构图和上面的业务架构图是完全不同的。我们需要通过图表告诉他们如何设计我们的系统。具体需求如下：

• 需要清楚地描述系统中有多少个模块，每个模块的职责，以及每个模块的边界在哪里。
• 模块之间的关系以及它们如何通信。
• 如何在模块之间传输数据。

希望通过这篇文章，能够梳理出一些方法论，解决你在架上构图上的一些困惑。
