BPMN学习第一步：简单的流程图

　　在这个简单流程图中，我们学会使用开始事件和结束事件以及一个用户任务和顺序流四个元素实现一个任务，从图形和XML配置两个方面去说明，这样认识更加深刻。

这个流程图图形如下：

其XML配置如下：

<process id="myprocess-Id" name="myprocess" isExecutable="true">
    <startEvent id="start"></startEvent>

    <userTask id="userTaskId" activiti:assignee="PPP" activiti:formKey="UUU">

    </userTask>

    <sequenceFlow id="sid" sourceRef="start" targetRef="userTaskId"></sequenceFlow>

    <endEvent id="end"></endEvent>

    <sequenceFlow id="sid-2" sourceRef="userTaskId" targetRef="end"></sequenceFlow>
</process>

说明如下：

1. process表示流程，有一个Id必须提供，启动流程或者查询都根据这个key， name可以为各种语言如中文表达。

2. startEvent表示开始事件，如果在流程开始之前做什么事，就定义这个事件。

3. userTask表示一个用户任务，也就是需要用户完成的任务，流程会在此等待用户介入。一般用户任务需要分配给人或组织，这里分配者和表单都是activiti的自定义数据方式，通过用户任务将流程和人相关，如果这里是serviceTask服务任务，就会将流程和机器服务相关。

4. sequenceFlow表示顺序流，类似两个节点之间的连接线，方向是固定的，代表逻辑顺序。

5. endEvent表示结束事件，流程实例结束。流程引擎一般不会再保存该流程状态，会放入历史归档。

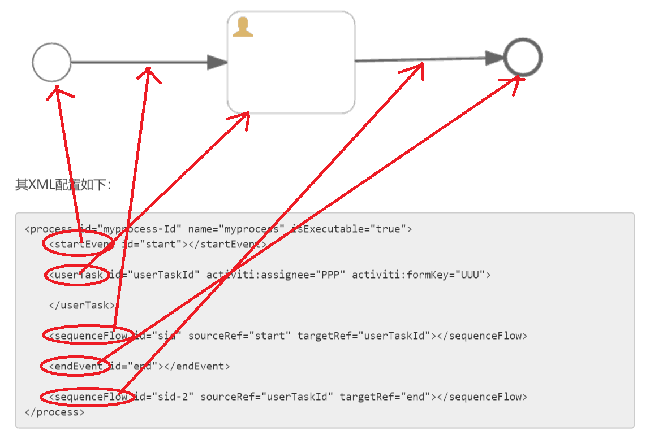

它们之间的对应关系图：
